Описание
Описание дымохода PERMETER
- Внутренняя труба: нержавейка марки AISI 444 (1.4521), толщина стенки трубы 0,5 мм; лазерная сварка шва по всей длине.
- Наружная оболочка: оцинкованная сталь, выкрашенная методом порошковой технологии; толщина стенки трубы 0,6мм.
- Тип соединения – раструбное.
- Изоляция: непрерывный слой негорючей изоляции SUPERWOOL по всей длине. Толщина изоляции может быть 25 мм и 50 мм.
- 3 цвета наружной оболочки: черная, серая и белая.
- Диапазон диаметров от 130 мм до 350 мм.
- 3 способа установки: напольный, настенный, насадочный (на топку)
- Для твердого топлива только в режиме разжижения
- Устойчив к воздействию влаги
- Низкая температура на наружной оболочке
- Мал вес
- Простой и быстрый монтаж за счет раструбного соединения и стяжных хомутов
- Эксплуатация возможна сразу после монтажа.
Гарантия Schiedel 10 лет
На Schiedel PERMETER распространяется гарантия 10 лет: на стойкость к коррозии элементов из нержавеющей стали в соответствии с гарантийными условиями. Подробнее о гарантиях на дымоход Schiedel PERMETER из стали читайте в гарантийном талоне. Обращаем ваше внимание, что регулярное обслуживание дымоходов является важнейшим фактором безопасности и способствует более долгому сроку службы всей дымоходной системы.
Область применения
Система PERMETER идеально подходит для коттеджного и малоэтажного строительства. Может использоваться как для строительства частного дома с нуля, так и при его реконструкции. Это оптимальное решение для каминов и печей. Также может использоваться для некоторых отопительных котлов.
Технические данные дымохода PERMETER 25
| Место установки | Вне помещений, внутри помещений |
| Типы топлива | Дрова, пеллеты, газ |
| Рабочая температура | ≤600°C (≤ 200 °C при положительном давлении) |
| Устойчивость при возгорании сажи | Да |
| Тип использования | Пот разрежением (N1 ≤ 40 Па) Чрезмерное давление (P1 ≤ 200 По) с уплотнительной манжетой – только для газа (силиконовая, витоновая)Сталь 1.4521 AISI 444 |
| Материал наружной оболочки | Оцинкованная сталь, порошковая покраска |
| Цвета наружной оболочки | — черный (RAL 9005)* — серый (RAL 7043s)* — белый (RAL 9016)* *долговременное влияние до t=230°C (кратковременно до t=300°C) |
| Тип изоляции | Superwool Plus blanket |
| 96 кг/м³ | |
| Термическое сопротивление | 0,37 м²/КВт при 200°С с 200 мм. |
| Значение | 1,0 мм в отношении EN 13384-1 |
| Высота над последним опорным элементом | 3,0 м (∅ 100 — ∅ 250) |
| Расстояние между боковыми креплениями | 4,0 м (∅ 100 - ∅ 250) 3,0 м (∅ 300 - ∅ 350) |
Технические данные дымохода PERMETER 50
| Место установки | Вне помещений, внутри помещений |
| Виды топлива | Дрова, пеллеты, газ |
| Рабочая температура | ≤600°C |
| Устойчивость при возгорании сажи | Да |
| Тип использования | Под разрядкой (N1 ≤ 40 Па) Чрезмерное давление ;(P1 ≤ 200 Па ) с уплотнительной манжетой – только для газа (силиконовая, витоновая) Сталь 1.4521 AISI 444 |
| Материал внешний оболочки | Оцинкованная сталь, порошковая покраска |
| Цвета внешней оболочки | — черный (RAL 9005)* — серый (RAL 7043s)* — белый (RAL 9016)* *долгосрочное влияние до T=230°C (кратковременно до T=300 °C) |
| Тип изоляции | Superwool Plus blanket |
| Щльность изоляции | 96 кг/ м3 |
| Термическое сопротивление | 0,37 м2К/Вт при 200°С с 200мм |
| Сназначение шероховатости | 1,0 мм в соответствии с EN 13384-1 |
| Высота над последним опорным элементом | 3,0 м (∅ 100 — ∅ 250) |
| Расстояние между боковыми креплениями | 4,0 м (∅ 100 — ∅ 250) 3, 0 м (∅ 300 - ∅ 350) |
Преимущества
Изоляция
В дымоходной системе Permeter используется изоляционный слой из материала SUPERWOOL PLUS. Он не имеет в составе связующих или клеевых компонентов, что обеспечивает стабильность объема изоляционного слоя при нагревании до 1100С. Коэффициент усадки при температуре 1100˚С менее 1%, что означает отсутствие пустот в изоляции на весь срок эксплуатации дымохода.
Рабочая температура изоляции до 1100С, она не боится возгорания сажи. SUPERWOOL PLUS сохранит изоляционные свойства даже при пожаре внутри дымохода.
Обладает лучшими показателями по тепловому сопротивлению по сравнению с любым аналогом базальтового утеплителя.
SUPERWOOL PLUS – экологически безопасный материал. Имеет нулевой класс канцерогенного, не вызывает онкологических заболеваний.
Дополнительная линейная усадка (ENV 1094-7) % <1 через 24 ч изотермического нагрева при 1100°C
Теплопроводность определяется с применением измерительного оборудования согласно европейскому стандарту ASTM C201.
Химический состав
SiO2% 62-68
CaO% 26-32
MgO% 3-7
Другие% <1
Уникальное раструбное соединение

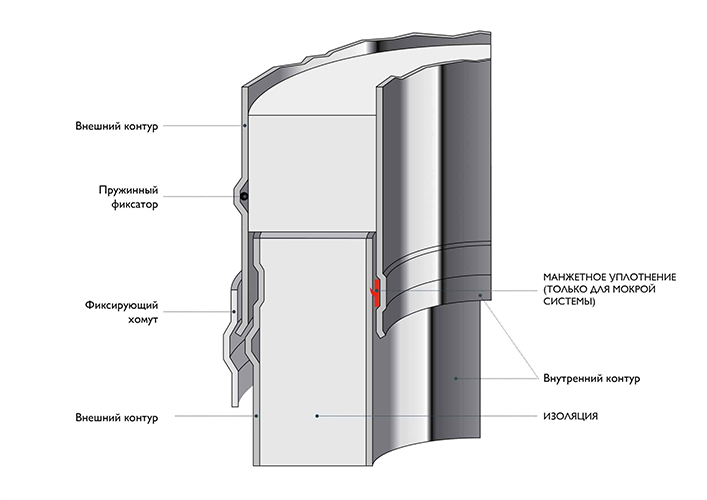

Элементы стального дымохода Permeter соединяются с помощью раструбного соединения (труба в трубу) и фиксируются хомутом с фиксатором. Хомут входит в комплектацию каждого сэндвича элемента и не требует отдельного заказа.
Компенсация термических расширений
У сталевих димоходах PERMETER застосовується технологія компенсації термічних розширень в разтрубному з’єднанні внутрішньої труби. Це технічне рішення дозволяє проектувати димоходи будь-якої конфігурації без сильфонних компенсаторів та інших спец. елементів. Відсутність механічних напруг внутрішньої газовідвідної труби забезпечує довгий термін служби і постійну газощільність.
Порошковая краска JOTUN
Внешняя оболочка дымоходной системы Permeter покрывается порошковой краской JOTUN, что гарантирует дополнительную защиту от коррозии и эстетическую привлекательность дымохода. Компания JOTUN – один из мировых лидеров по производству красок, порошковых и защитных покрытий, гарантирует высокую стабильность цвета, что обеспечивает совпадение по цвету всех элементов независимо от времени производства.
Конструкция
1. Напольный элемент с отводом конденсата 1000 мм.
2. Подставка с отводом конденсата
3. Промежуточный опорный элемент
3а. Опорная консоль
3b. Заглушка тройника с отводом конденсата
3c. Заглушка для твердого топлива
4a. Элемент трубы 1000 мм
4b. Элемент трубы 500 мм
4c. Элемент трубы 250 мм
4d. Шибер
5. Усиленный хомут
6a. Тройник подключения 90°
6b. Тройник подключения 45°
6c. Тройник прочистки для твердого топлива
7a. Отвод 90°
7b. Отвод 45°
7c. Отвод 30°
7d. Отвод 15°
8a. Переходник на топку
8b. Переходник Permeter 25 – Permeter 50
8c. Переходник PRIMA PLUS – PERMETER
9. Переходник кирпичная труба
10. Уплотнительная манжета от дождя
11a. Проход через крышу 0°
11b. Проход через крышу 3-15°
11c. Проход через крышу 16-25°
11d. Проход через крышу 26-35°
11e. Проход через крышу 36-45°
12a. Конус
12b. Конус с зонтиком
13. Раздвижной настенный хомут
14. Хомут для перекрытий
15a. Декоративная пластина 0-5°
15b. Декоративная пластина 35-45°
Монтаж
Нагрузка и высота Schiedel Permeter ø130-250. Таблица 1
| Внутренний ∅ , мм / max нагрузка< /span> (м) | 130 | 150 | 180 | 200 | 250 | 300 | 35 |
| Элемент для монтажа на полу (м) | 15 | 15 | 15 | 15 | 15 | 18 | 12 |
| Проходной опорный элемент (м) | 15 | 15 | 15 | 15 | 15 | 15 | 12 |
| Опорная пластина с отводом конденсата (м< /span>) | 15 | 15 | 15 | 15 | 15 | 15 | 12 |
| Переходник Топка –PERMETER (насадочный вариант< /span>), (м) | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Настенный хомут 50 мм(м) | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Тройник 90° (м) | 10 | 10 | 10 | 10 | 10 | 18 | 6 |
| Тройник 45° (м) | 10 | 10 | 10 | 10 | 10 | 10 | 3 |
| Тройник прочистки (м) | 10 | 10 | 10 | 10 | 10 | 18 |
Нагрузка и высота Schiedel Permeter ø130-250. Таблица 2
| Внутренний ∅, мм | a(м) | b(м) | c(м) | d(м) |
| 130 | 4 | 3 | 15 | 15 |
| 150 | 4 | 3 | 15 | 15 |
| 180 | 4 | 3 | 15 | 15 |
| 200 | 4 | 3 | 15 | 15 |
| 230 | 4 | 3 | 15 | 15 |
| 250 | 4 | 3 | 15 | 15 |
| 300 | 4 | 2,5 | 15 | 15 |
| 350 | 3 | 2 | 8 | 15 |
Наружный монтаж PERMETER 25 и 50
Наружный монтаж PERMETER 25 и 50
Расстояние до легковоспламеняющихся конструкций при:
T450:∅100–∅250= G50
T450:∅300–∅350= G75
T600:∅130–∅250= G75
T600:∅300–∅350= G100
Gxx – характеристика дымохода по европейской классификации, обозначающая способность дымоходной системы выдерживать воздействие высоких температур при возгорании сажи. Число после G указывает на минимальное расстояние в мм до легковоспламеняющихся материалов.
Наружный монтаж PERMETER полностью вентилируется.
Монтаж внутри шахты из негорючих метриалов
Монтаж внутри шахты из негорючих метриалов (расстояние до наружной стены шахты)
Расстояние до легковоспламеняющихся конструкций при:
T450:∅100–∅250= G50
T450:∅300–∅350= G75
T600:∅130–∅250= G75
T600:∅300–∅350= G100
Gxx – характеристика дымохода по европейской классификации, обозначающая способность дымоходной системы выдерживать воздействие высоких температур при возгорании сажи. Число после G указывает на минимальное расстояние в мм до легковоспламеняющихся материалов.
Монтаж внутри шахты из горючих материалов - естественная вентиляция.
Монтаж внутри шахты из горючих материалов – естественная вентиляция. Площадь сечения приточно-вытяжных отверстий не меньше площади рабочего сечения дымохода.
Расстояние до легковоспламеняющихся конструкций при:
T450:∅130–∅250= G60
T450:∅300–∅350= G90
T600:∅130–∅250= G150
T600:∅300–∅350= G200
Gxx – характеристика дымохода по европейской классификации, обозначающая способность дымоходной системы выдерживать воздействие высоких температур при возгорании сажи. Число после G указывает на минимальное расстояние в мм до легковоспламеняющихся материалов.

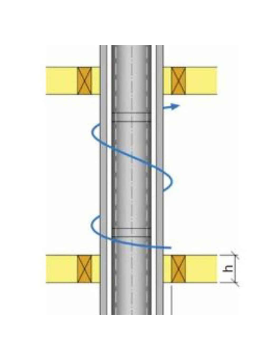

Монтаж через изолированный этаж
Расстояние до легковоспламеняющихся конструкций при:
T450:
∅130 – ∅250 = G100 для h ≤ 200 мм
∅130 – ∅250 = G150 для h ≤ 400 мм
∅300 – ∅350 = G150 для h ≤ 200 мм
∅300 – ∅350 = G225 для h ≤ 400 мм
T600:
∅130 – ∅250 = G150 для h ≤ 200 мм
∅130 – ∅250 = G200 для h ≤ 400 мм
∅300 – ∅350 = G200 для h ≤ 200 мм
∅300 – ∅350 = G250 для h ≤ 400 мм
Gxx – характеристика дымохода по европейской классификации, обозначающая способность дымоходной системы выдерживать воздействие высоких температур при возгорании сажи. Число после G указывает на минимальное расстояние в мм до легковоспламеняющихся материалов.
